W naszej szerokiej ofercie posiadamy wysokiej jakości tablice ostrzegawcze i tablice energetyczne. Od kilku lat działamy w branży energetycznej i elektrotechnicznej.
Specjalizujemy się w wykonywaniu wszelkiego rodzaju tabliczek. Produkowane przez nas tabliczki są zgodne z normami i wykonywane według standardów operatorów energetycznych lub innymi dowolnymi wytycznymi.

Zdobyliśmy zaufanie wśród wielu klientów z branży energetycznej i elektrotechnicznej.

Nasze tabliczki są umieszczone na największych inwestycjach, m.in. na największej w Europie farmie fotowoltaicznej znajdującej się w Zwartowie, na farmie wiatrowej Juniewicze
 na obiektach PKN ORLEN oraz PKP ENERGETYKA (modernizacja linii kolejowej LUBLIN - WARSZAWA)

TABLICZKI ENERGETYCZNE - co to takiego?

Tabliczki energetyczne są to oznaczenia informacyjne lub ostrzegawcze. Tabliczki dla energetyków są wymagane do zastosowania zarówno w kwestii informacji jak i bezpieczeństwa. Najczęściej zawierają w swoim opisie:- poziom napięcia- relacje i numer linii- typ i numer obiektu- rodzaj złączy kablowych- numer obwodu- oznakowanie stacji energetycznej.

Jakie jest zastosowanie tablic energetycznych?

Tablice energetyczne ostrzegawcze

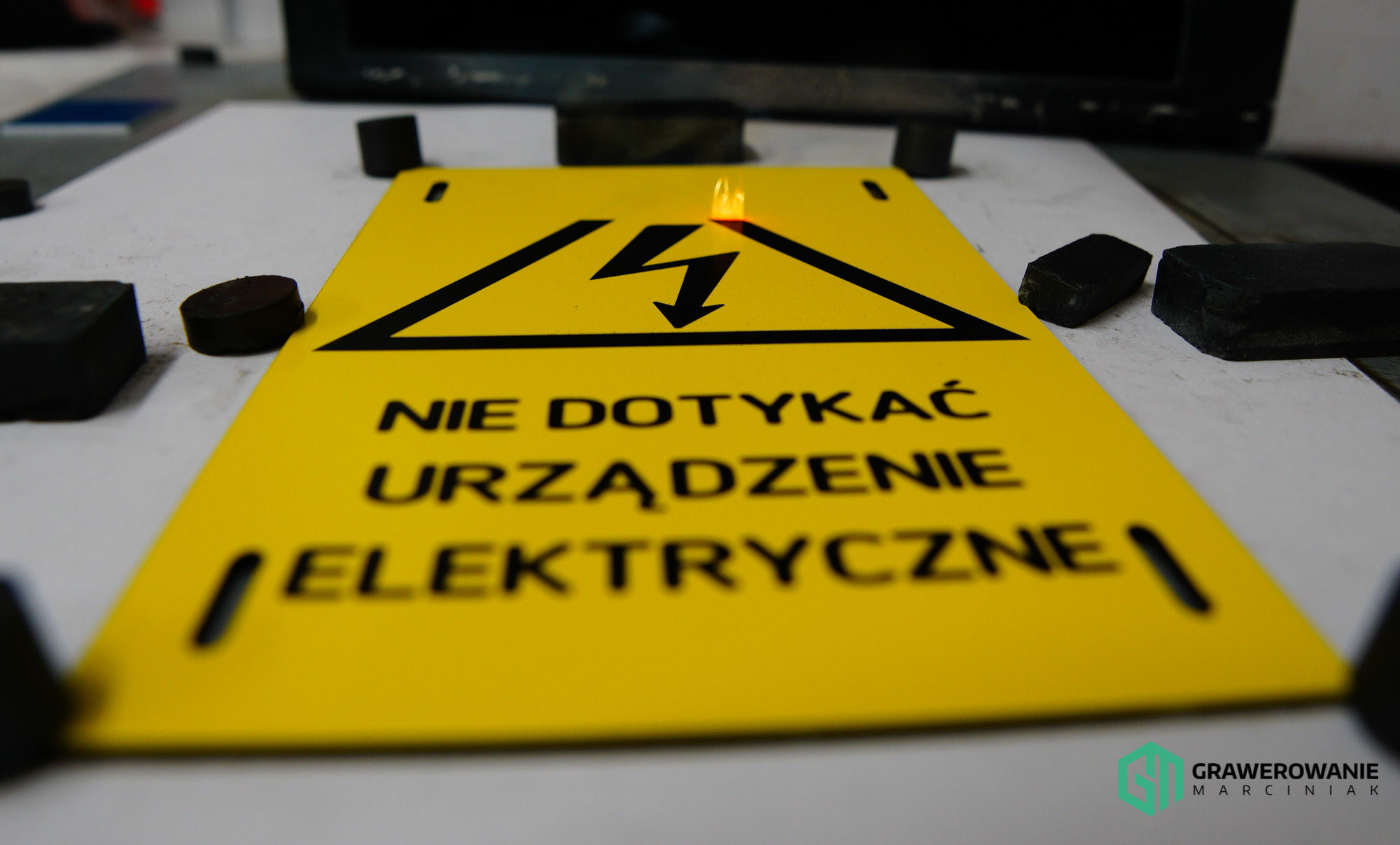

Ze względów bezpieczeństwa należy oznakować obiekty i infrastrukturę energetyczną.  Przypadkowe osoby, które znajdą się w strefie zagrożenia porażenia prądem powinny mieć dostęp do tabliczek ostrzegawczych informujących o takim zagrożeniu, np. “nie dotykać - urządzenie elektryczne”. Tablice energetyczne ostrzegawcze stosowane są w celu ochrony zdrowia i życia.

Tablice energetyczne informacyjne

Osoby pracujące w strefie zagrożenia porażenia prądem przy naprawach sieci powinny mieć łatwy dostęp do tabliczek informacyjnych.

Z jakiego materiału wykonywane są tabliczki energetyczne?

Do wykonania tabliczek opisowych i ostrzegawczych niezbędne są spełniające wymogi materiały oraz maszyny umożliwiające wykonanie na nich trwałego oznakowania.
Korzystamy z wysokiej jakości materiałów:

LAMINAT GRAWERSKI
jest to materiał wielowarstwowy w różnej kolorystyce, grubość 1,6 lub 0,8mm, odporny na warunki atmosferyczne i łatwy w obróbce. Wykonany przez nas grawer na tabliczkach jest głęboki, czytelny i nieścieralny. Z laminatu grawerskiego najczęściej wykonujemy tabliczki na zamówienie:

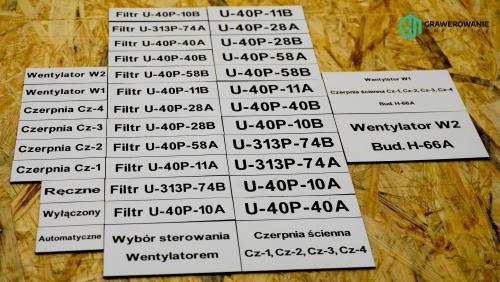

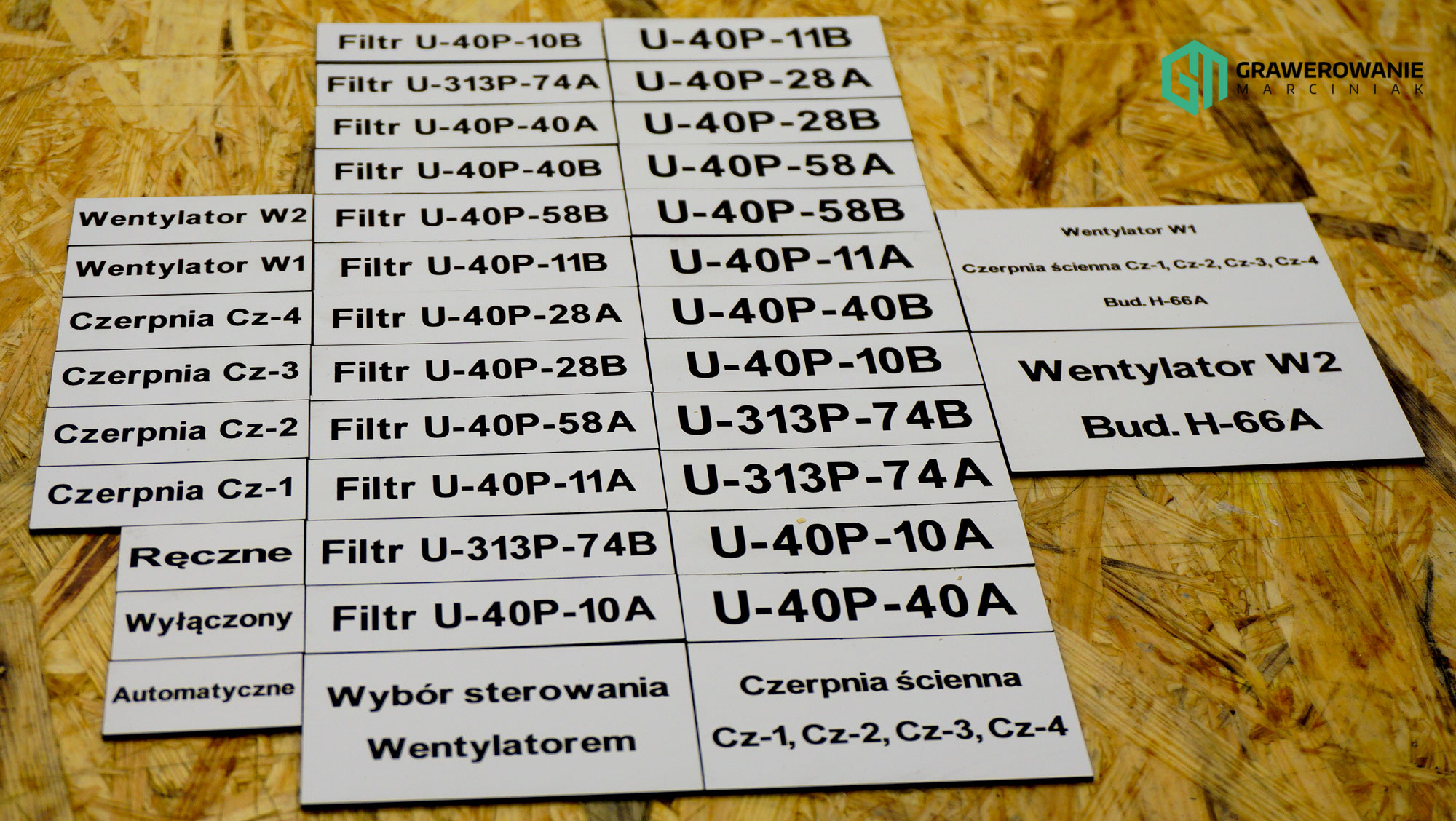

- tabliczki opisowe
- oznaczniki kablowe do ziemi

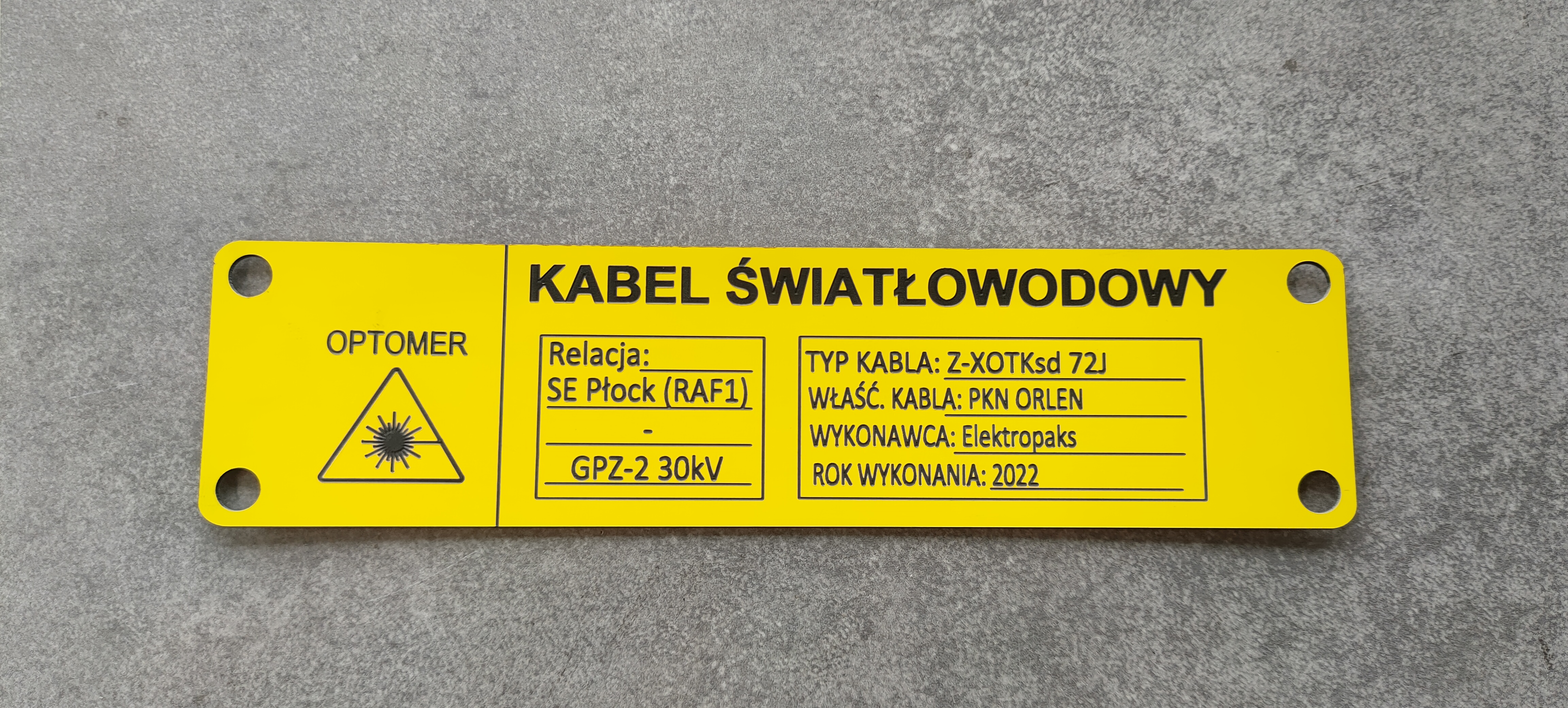

- oznaczniki na kabel światłowodowy
- tabliczki opisowe na złącze
- tabliczki słupowe
- tabliczki opisowe na transformatory
- tabliczki opisowe pod przyciski
- tabliczki opisowe do szaf i pulpitów sterowniczych

PCV / PCW
jest to materiał stosowany jako idealne podłoże do nadruku UV. Kolory nadrukowane na PCV są żywe i trwałe przez wiele lat. Jest to materiał wysoce odporny na działanie warunków atmosferycznych! Do produkcji tabliczek ostrzegawczych i informacyjnych stosujemy PCV spienione lub twarde, o grubości 1mm lub 3mmZ PCV najczęściej wykonujemy tabliczki na zamówienie:
- tabliczki ostrzegawcze, np. “POD NAPIĘCIEM”
- znaki informacyjne BHP “Uwaga! Niebezpieczeństwo porażenia prądem”
- piktogramy z infografikami

STAL NIERDZEWNA
stal nierdzewna typu 316, nazywana również stalą szlachetną charakteryzuje się unikalnymi właściwościami: trwałość, odporność na korozję oraz środki chemiczne i wysoką temperaturę. Dzięki czemu tabliczki znamionowe i oznaczniki kablowe wykonane ze stali nierdzewnej idealnie sprawdzają się najtrudniejszych warunkach. W przemyśle stoczniowym, petrochemicznym, górnictwie, itd. Ze stali nierdzewnej najczęściej wykonujemy tabliczki na zamówienie:
- tabliczki znamionowe
- stalowe oznaczniki do kabli

PŁYTA KOMPOZYTOWA / DIBOND / ALUMINIUM KOMPOZYTOWE

Płyta kompozytowa to materiał charakteryzujący się lekkością, sztywnością i trwałością. Wykonana jest z dwóch warstw aluminium, połączonych rdzeniem z polietylenu o niskiej gęstości. Składa się z dwóch warstw aluminium i polietylenu. Tablice z dibondu cechuje wysoka odporność na warunki atmosferyczne i chemiczne. Jest to trwały i solidny materiał grubości 3mm. Możliwość nadruku w pełnej gamie kolorystycznej CMYK. Z płyty kompozytowej najczęściej wykonujemy tablice na zamówienie:
- instrukcje obsługi
- tabliczki z regulaminem
- schematy stacji i rozdzielnicy
- tablice z logo danymi firmy

Według jakich standardów wykonuje się tabliczki energetyczne?

STANDARD ENERGA OPERATOR
Produkowane przez nas tablice energetyczne są zgodne ze standardem z dnia 31.12.2014 pod tytułem „ STANDARDY OZNAKOWANIA I NUMERACJI OBIEKTÓW ENERGETYCZNYCH” (wersja 01) obowiązującym w sieci dystrybucyjnej Energa Operator.

STANDARD ENEA OPERATOR
Produkowane przez nas tablice energetyczne są zgodne ze standardem z dnia 01.01.2019 pod tytułem „Tablice i znaki bezpieczeństwa oraz tablice identyfikacyjne – wzory i zasady ich stosowania w ENEA Operator Sp. z o.o.” (wersja 08.2018) obowiązującym w sieci dystrybucyjnej Enea Operator.

STANDARD PGE DYSTRYBUCJA
Produkowane przez nas tablice energetyczne są zgodne ze standardem z dnia 18.10.2021 pod tytułem „OPISY I OZNACZENIA ELEMENTÓW SIECI DYSTRYBUCYJNEJ” obowiązującym w sieci dystrybucyjnej PGE Dystrybucja S.A.

STANDARD TAURON DYSTRYBUCJA
Produkowane przez nas tablice są zgodne ze standardem z października 2017 – Załącznik nr 4 do Standardu technicznego nr 25/2017 pod tytułem „ stacje transformatorowe słupowe SN/nN do stosowania w TAURON Dystrybucja S.A.” (wersja pierwsza) obowiązującym w sieci dystrybucyjnej TAURON Dystrybucja S.A.

STANDARD INNOGY STOEN
Produkowane przez nas tablice energetyczne są zgodne ze standardem obowiązującym w sieci dystrybucyjnej Innogy Stoen Operator Sp. z o.o.

TABLICZKI BEZPIECZEŃSTWA / OSTRZEGAWCZE
Tablice ostrzegawcze elektryczne, które wykonujemy są zgodne z normą PN-E 08501:1988 odnoszącą się do oznakowania urządzeń elektrycznych.

Jakie tabliczki energetyczne można u nas zamówić?

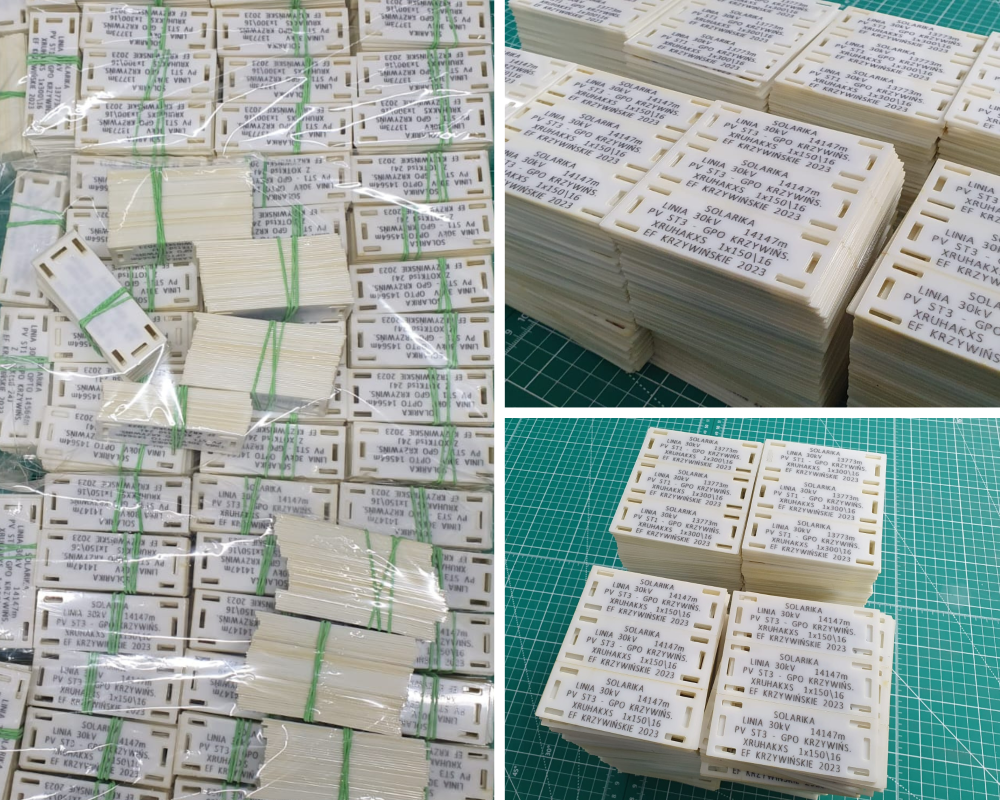

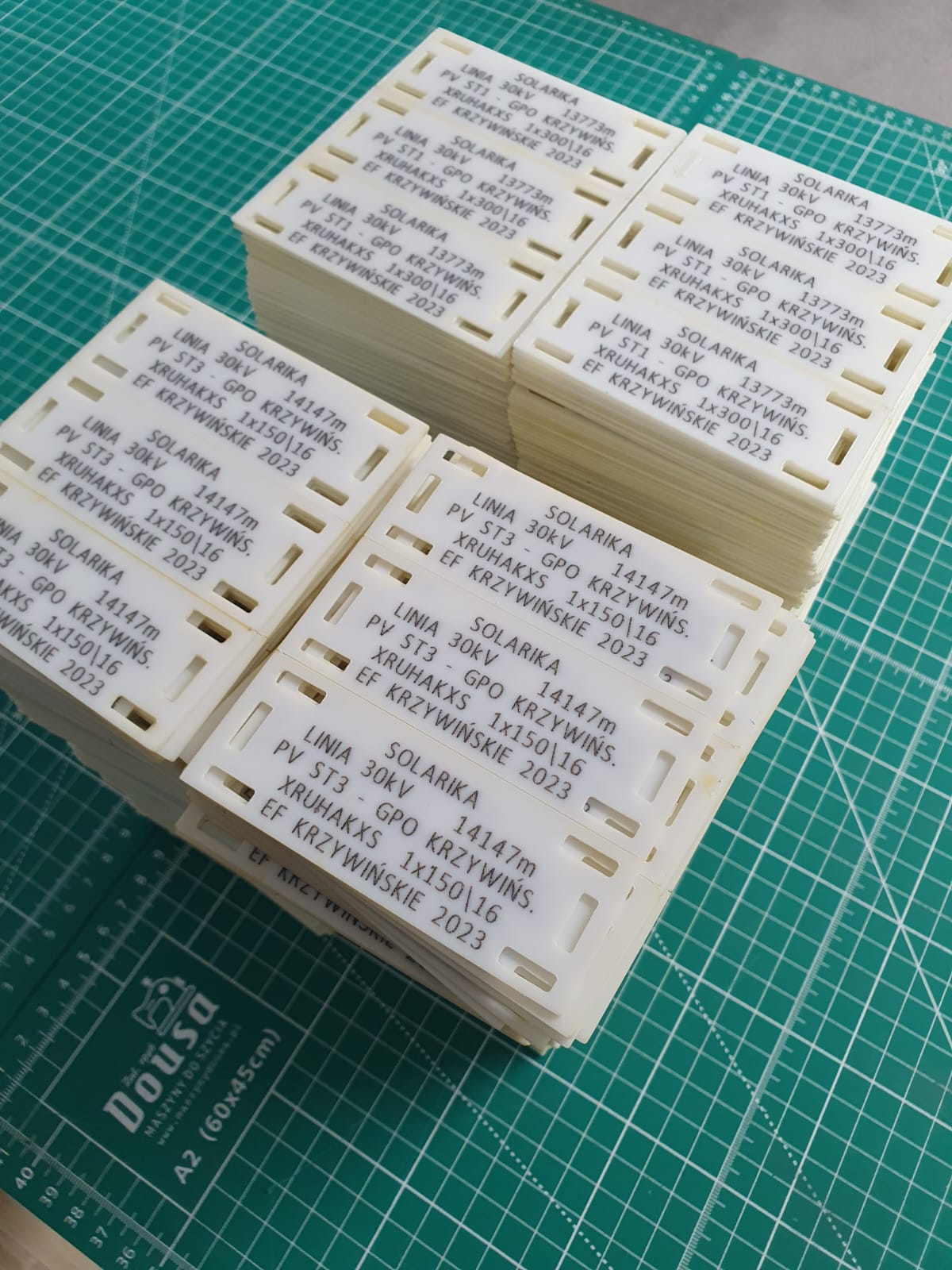

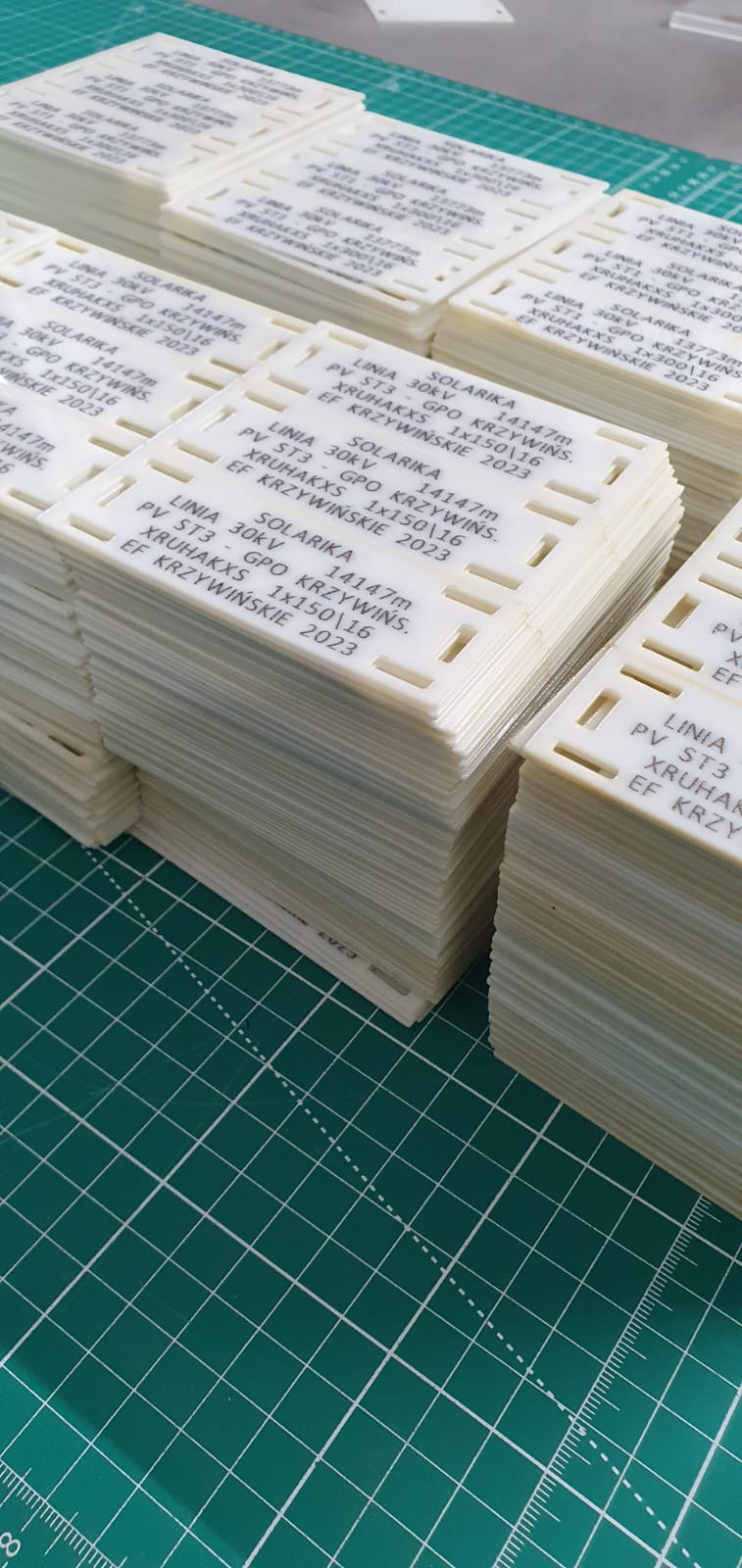

OZNACZNIKI KABLOWE

O oznaczeniu linii kablowych mówi norma Stowarzyszenia Elektryków Polskich N SEP-E-004 Elektrotechniczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Według powyższej normy kable ułożone w ziemi muszą zawierać na całej długości oznaczniki kablowe. Tabliczki opisowe na kabel do ziemi powinny być czytelne i trwałe, rozmieszczone maksymalnie w odległościach co 10 metrów.

Oznaczniki na kabel energetyczny, potocznie oznaczniki kablowe powinny zawierać poniższe informacje:
- numer ewidencyjny linii kablowej
- poziom napięcia
- typ i przekrój kabla
- relację linii (oba końce)
- rok ułożenia kabla
- dane użytkownika linii kablowej

Oznaczniki kablowe do ziemi, które można zamówić w firmie Grawerowanie Marciniak wyróżnia się bardzo dobra jakość wykonania.
Nasze opisy na kable są trwałe, głęboko grawerowane, dzięki czemu napisy na tabliczkach są estetyczne, wyraźnie i nieścieralne. Nawet przy 6-7 wersach tekstu można bez problemu po czasie odczytać całą treść tabliczki.
Oznaczniki na kable ziemne dostępne są w różnych kolorach i rozmiarach według norm grup energetycznych. Materiał, którego używamy jest odporny na warunki atmosferyczne i chemiczne.
Dodatkowym atutem tabliczek opisowych jest łatwość montażu. Realizacja zamówień złożonych w naszej firmie odbywa się niemalże od ręki. Jesteśmy w stanie wysłać nawet dużą ilość tabliczek tego samego dnia, w którym zostało złożone zamówienie.

Rodzaje oznaczników kablowych z dowolnym napisem:
- oznaczniki kablowe z laminatu grawerskiego w dowolnej kolorystyce
- oznaczniki kablowe z twardego i elastycznego tworzywa w kolorze białym - NAJBARDZIEJ KORZYSTNE CENOWO
- oznaczniki do kabli ze stali nierdzewnej

Mamy możliwość zaoferować tabliczki opisowe na kabel w bardzo konkurencyjnej cenie - od 1,20zł netto za sztukę !

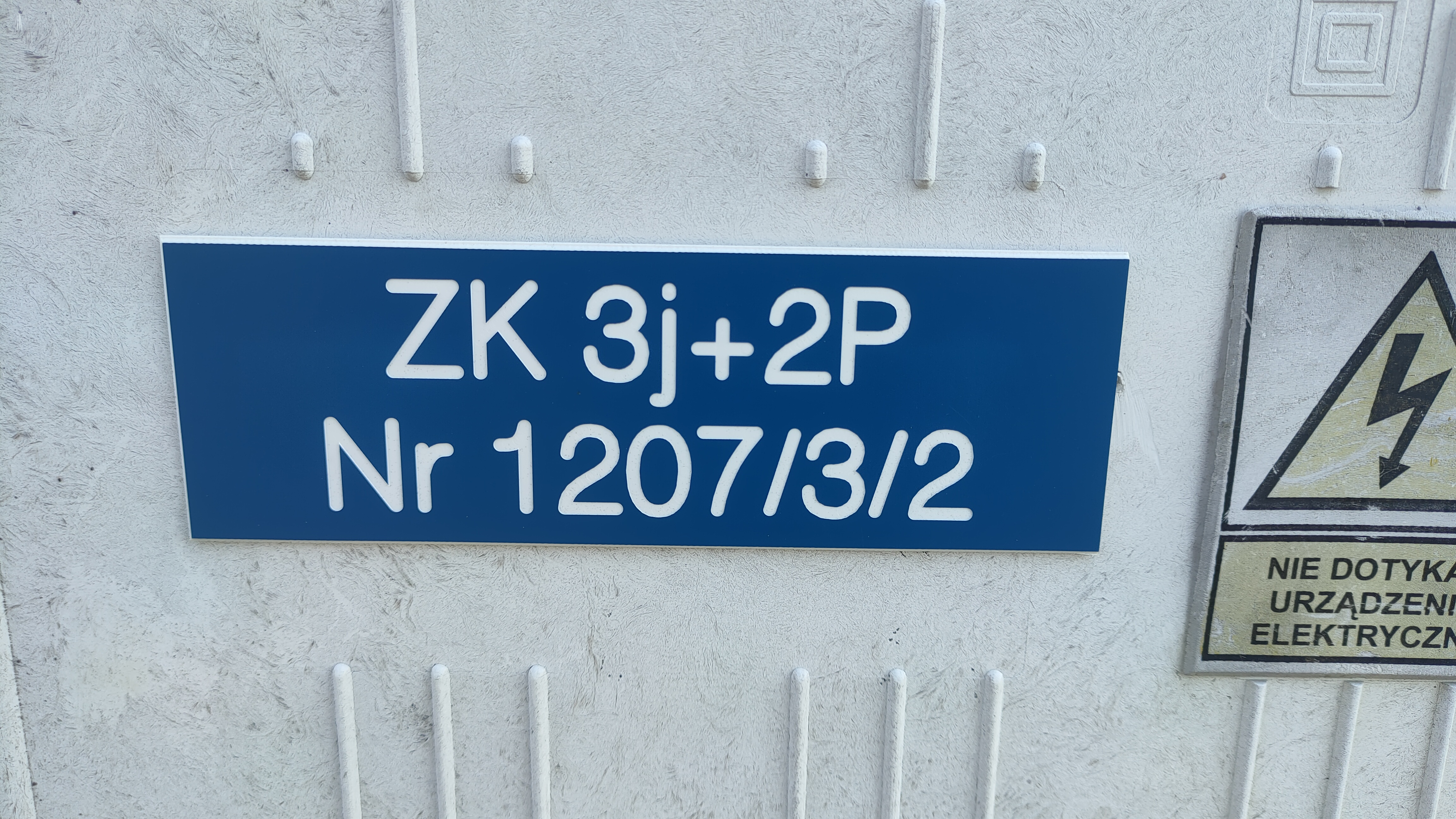

TABLICZKI NA ZŁĄCZA KABLOWE

Złącza kablowe ZK są częścią składową sieci kablowej. Mogą znajdować się na elewacji budynku lub być wolnostojące. Bez złącza kablowego instalacja nie byłaby kompletna. Wykorzystywane jest do połączenia sieci energetycznej z instalacją domową docelowego klienta. W celu identyfikacji złącza wymagane jest umieszczenie tabliczki z numerem i typem złącza kablowego.
Tabliczki na ZK stosuje się najczęściej w kolorze niebieskim z białym napisem, w wymiarze 20x6cm lub 18x6cm. Tabliczki na złącza kablowe wykonywane w naszej firmie są trwałe i czytelne, grawerowane laserowo.
Produkujemy je z laminatu grawerskiego grubości 1,6mm. Montaż można wykonać przy pomocy kleju montażowego lub piankowej taśmy montażowej, którą mamy dostępną w naszej ofercie.

TABLICZKI KIERUNKOWE NA KABEL W ZŁĄCZU

Tabliczki kierunkowe montowane są na kablu wchodzącym  lub wychodzącym ze złącza kablowego. Na tabliczce kierunkowej umieszcza się typ i przekrój kabla oraz kierunek.
Tabliczki kierunkowe na kabel w złączu wykonujemy z laminatu grawerskiego grubości 0,8mm lub 1,6mm w wymiarze 4x7cm lub 5x8cm. Wykonujemy otworki montażowe według wytycznych.

TABLICE OPISOWE NA TRANSFORMATORY

TABLICZKI SŁUPOWE

Dlaczego warto zamówić tabliczki energetyczne w firmie Grawerowanie Marciniak?

✔ możemy zaproponować atrakcyjne ceny, np. oznacznik kablowy od 1,20zł netto / szt

✔ jesteśmy w stanie wykonać nawet dużą ilość tabliczek "od ręki" , wysyłka w dniu zamówienia lub odbiór osobisty w Lublinie

✔ nie trzeba płacić od razu za zamówienie. Przez cały miesiąc wystawiam WZ, na koniec miesiąca zbiorcza faktura VAT z terminem płatności od 10 dni

✔ używamy wysokiej jakości materiałów odpornych na UV i warunki atmosferyczne

✔ wycinamy dowolne otwory w tabliczkach

✔ tabliczki są dokładne, głęboko grawerowane laserowo

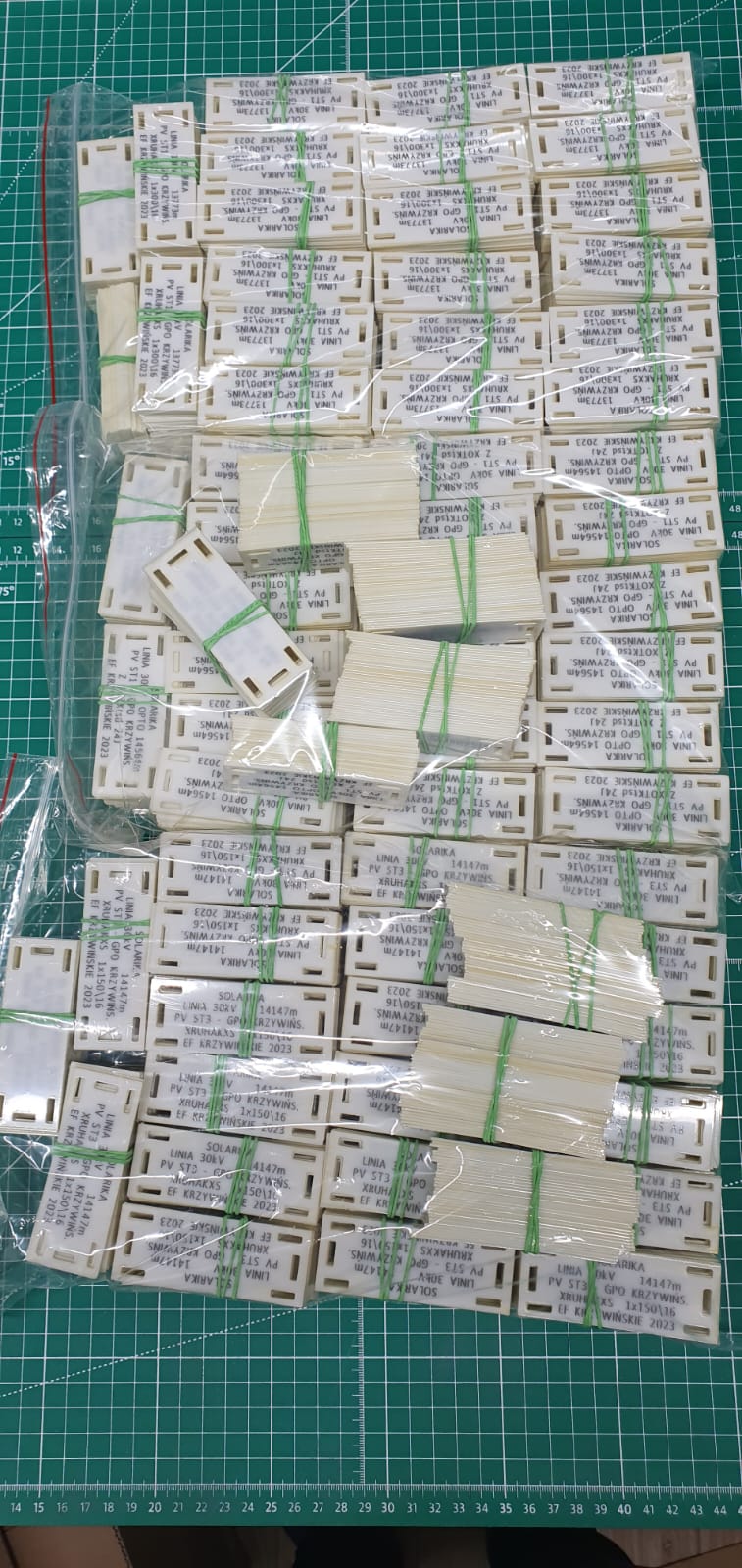

✔ tabliczki są umyte i posegregowane w woreczki wg wytycznych, co ułatwia organizację i oszczędza Państwa czas

✔ mamy wielu klientów z branży, z którymi współpracujemy od kilku lat i polecają nas innym, co świadczy o tym że warto nam zaufać

✔ jesteśmy elastyczni, zawsze dostosowujemy się do potrzeb klienta, zdarza się że pracujemy 24 na dobę, aby "poratować" w pilnej realizacji.
